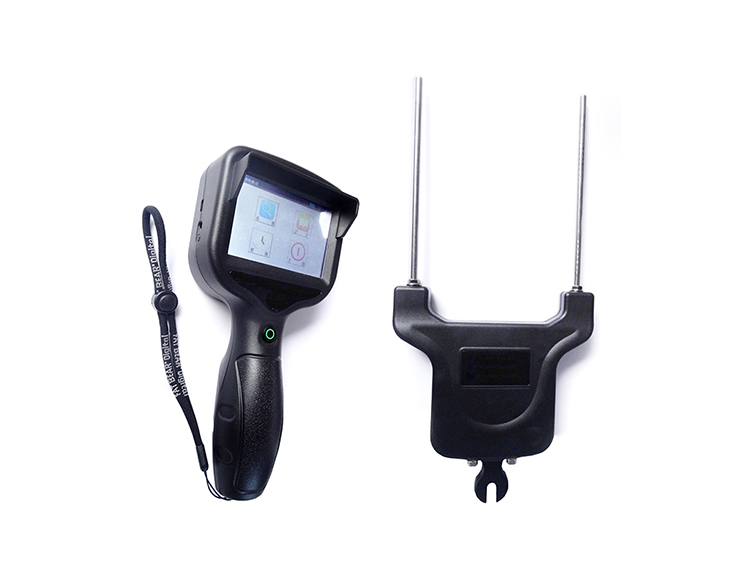

高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。而智能絕緣子檢測儀（以下簡稱檢測儀）是高性能定量檢測與分析的儀器，該儀器操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。
功能特點
1、帶電測試功能
本檢測儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使儀器不再局限于停電檢測，應用更為廣泛。
2、報警提示功能
本檢測儀根據電力檢測安全標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在第一代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。
3、測試結果存儲功能
本儀器可將測試結果存入U盤，方便以后查詢。進行測試時按照儀器提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，儀器自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。
4、歷史數據查看及分析功能
本儀器可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。
技術指標
|
產品名稱 |
絕緣子電阻帶電檢測儀 |
|
型 號 |
|
|
適用范圍 |
35-500kv高壓輸電線路盤型懸式絕緣子帶電（或停電）檢測 |
|
測量范圍 |
1-5000MΩ |
|
測量誤差 |
±10% |
|
顯示方式 |
3.5寸觸摸屏 |
|
電 源 |
3.7V可充鋰電池 |
|
連續使用時間 |
不小于8小時 |
|
待機時間 |
30小時 |
|
使用工作條件 |
環境溫度：-25℃~+80℃ |
|
相對濕度：≤75% |
|
|
大氣壓力：86KPa~106 KPa |
|
|
貯存條件 |
環境溫度：-40℃~+120℃ |
|
相對濕度：≤90% |
|
|
大氣壓力：86KPa~106 KPa |
|
|
整機重量 |
260克 |
|
外形尺寸 |
發射機：400×170×33mm 接收機：215×101×71mm |
|
執行標準 |
Q/HDSLE001—2003 |
|
絕緣桿 |
標配6米（可根據需要配置） |
