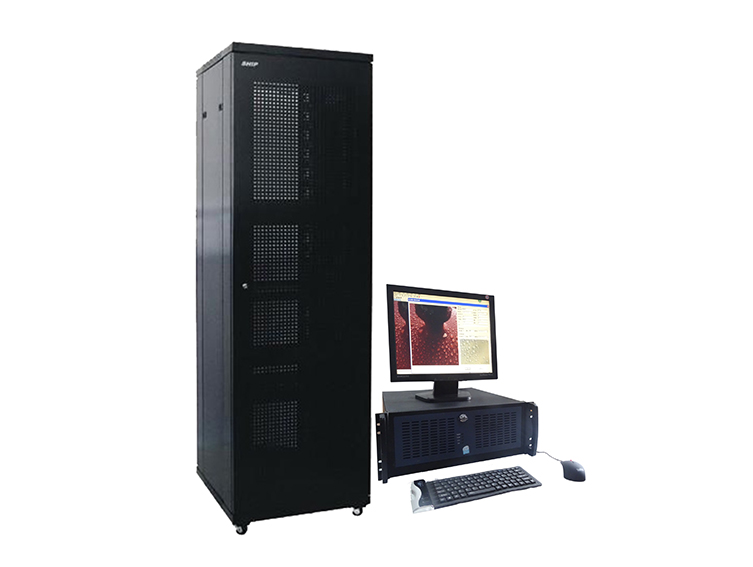

復合絕緣子憎水性實驗室評價系統采用圖像處理技術，通過采集噴水后絕緣子表面的圖片進行水珠識別、特征提取、最終進行分類，準確檢測出復合絕緣子(含RTV)的憎水性等級。
可實現整支復合絕緣子的憎水性的狀態自動檢測。亦可用于涂有RTV的瓷（玻璃）絕緣子串憎水性測試。
系統特點
（1）智能一體化測試系統，檢測，噴水，拍照及等級判別一次完成；
（2）自動走車系統可對復合絕緣子大傘裙進行激光掃描定位，可一次完成整串絕緣子的測試；
（3）設有專用測試背景冷光源，保證測試時光照度的一致性；
（4）基于機器視覺和計算機專家系統判別運行絕緣子憎水性狀態，使絕緣子的憎水性的測試更加科學、統一；
（5）建有測試結果數據管理庫，可隨時調用分析測試結果，具有自學習功能，使識別分類系統與現有人工分類實現無縫對接；
（6）采用瑞典輸電研究所（行標）提供的復合絕緣子表面憎水性等級判斷的方法和標準；
（7）測試區域設有專用監控攝像頭，可在計算上實時觀測測試狀態；
（8）設備頂部設有卷揚裝置，用于絕緣子串的吊裝。
技術指標
1、適用范圍：復合絕緣子結構高度2000(分為2米、3米、5米三種型號)
瓷玻璃(RTV)絕緣子：盤徑450；絕緣子結構高度-<2000；
2、測試方式：手動單片，自動整串；
3、完成噴射次數：1-25次(可設置)；
4、測試時問：噴水完后30s完成，
5、憎水性等級分級誤差：+/-1級
6、每次噴水量：0．5-1 4ml；
7、外形R寸(L*W*H)：1650x9OOx3300mm
憎水性分析軟件分析說明
靜態接觸角是通過直接測量固體表面平衡水珠的靜態接觸角度，以此判斷材料表面憎水狀態；噴水分級法是用憎水分級來表示固態材料表面憎水狀態的方法。按電力行業標準判定靜態接觸角θ和憎水性分級HC值兩個參數均應進行測量，并同時滿足相應的要求。

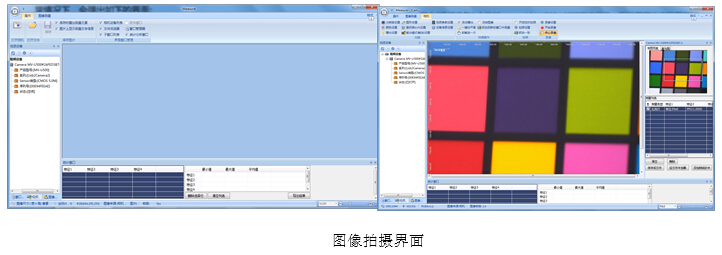

憎水性分析軟件根據檢測人員在現場獲取的絕緣子噴水后圖像，可對現場拍攝提取圖像作一些常規的處理，準確判斷圖象中水珠形狀所代表的靜態接觸角和絕緣子的憎水等級。系統圖象的預處理軟件設置了基本的圖象處理功能，如：剪切、粘貼、放大、縮小、中值濾波和圖像旋轉。圖像處理功能可以進一步改善圖像質量，但是通常不必使用預處理功能，就可以對圖象的憎水等級進行判斷，通過兩種分析結果可直觀判斷出被測試品當前的憎水性能。
